蒸發器中的液體制冷劑從水中吸收熱量并開始蒸發。液態制冷劑也完全蒸發并變成氣態，然后被壓縮機吸入和壓縮。氣態制冷劑通過冷凝器吸收熱量并冷凝成液體。經熱膨脹閥（或毛細管）節流后，成為低溫低壓制冷劑，進入蒸發器完成冷水機制冷劑循環過程。

冷水機制冷系統的基本組成

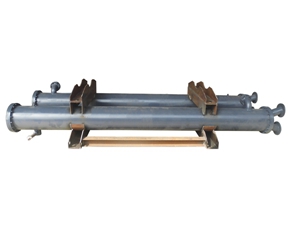

冷凝器：在冷水機制冷過程中，冷凝器輸出熱能，使制冷劑冷凝。制冷壓縮機排出的高壓過熱蒸汽進入冷凝器后，從蒸發器和制冷壓縮機以及管道中吸收的熱量被轉移到周圍的介質（水或空氣）中帶走；制冷劑的高壓過熱蒸汽再凝結成液體。

蓄水池：蓄水池安裝在凝汽器的后面，直接與凝汽器的排放管相連。凝汽器的冷媒液應平穩地流入儲液罐，使凝汽器的冷卻面積得到充分利用。另一方面，當蒸發器的熱負荷發生變化時，對制冷劑液體的需求也隨之變化。此時，儲液罐起到調節和儲存制冷劑的作用。

干式過濾器：在冷水機制冷循環中，必須防止水和灰塵（油、鐵、銅）進入。如果系統中的水沒有完全排出，當制冷劑通過節流閥（熱膨脹閥或毛細管）時，由于壓力和溫度的下降，有時水會凝固成冰，堵塞通道，影響制冷裝置的正常運行

熱膨脹閥：熱膨脹閥在制冷系統中既是流量控制閥，又是節流閥。它安裝在制冷設備的干燥過濾器和蒸發器之間，其感溫包包裹在蒸發器的出口處。其主要作用是降低高壓常溫制冷劑液體流經熱膨脹閥時的壓力，使其變?yōu)榈蜏氐蛪褐评鋭裾羝ㄟM(jìn)入蒸發器，在蒸發器中蒸發吸收熱量，從而達到制冷降溫的目的。

蒸發器：蒸發器是一種通過制冷劑液體的蒸發吸收冷卻介質熱量的換熱設備。它在冷水機制冷系統中的作用是吸收熱量（或輸出冷量）。為了保證蒸發過程能夠穩定持久，必須繼續使用制冷壓縮機對蒸發氣體進行提取，以保持一定的蒸發壓力。
制冷劑：NTC使用R22作為制冷劑。它的功能是在狀態變化時，攜帶熱量，吸收和釋放熱量。
3.水循環系統：
